file icon Схема DS9097U-009популярный! 11/18/2009 Скачиваний: 3324

Схема универсального адаптера DS9097U-009 для стандартного COM-порта.

Адаптер DS9097U. Считывание кода ключа.

- Для работы с программой сначала необходимо выбрать COM порт, к которому подключен адаптер и нажать кнопку «Включить». При появлении сообщения об ошибке проверьте подключение адаптера и номер порта;

- После включения адаптера, при поднесении к нему ключа будет считан его уникальный номер.

- Адаптер не предназначен для работы с ключами Метаком и Цифрал.

    Электронный ключ Touch Memory DS1996L-F5, кроме уникального 48-битного серийного номера, имеет дополнительную память объемом 8 Кбайт. Встроенный литиевый элемент питания позволяет поддерживать данные в памяти до 10 лет. Электронный ключ DS1996L-F5 может применяться для сохранения и переноса данных из памяти домофонов серии КС, а также домофонов и контроллеров других производителей.

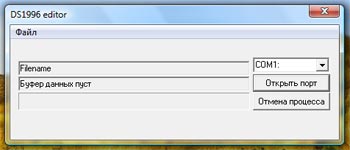

Адаптер DS9097U. Программа работы с ключом DS1996L.

- Для работы с программой сначала необходимо выбрать COM порт, к которому подключен адаптер и нажать кнопку «Открыть порт». При появлении сообщения об ошибке проверьте подключение адаптера и номер порта;

- Для сохранения данных из ключа  DS1996L-F5 нажмите Файл → Прочитать DS1996, затем приложите ключ к считывателю. По завершении процесса чтения программа сообщит, что ключ прочитан. Теперь прочитанные данные находятся в программном буфере. Их можно записать на другой ключ, или сохранить в файл (Файл → Сохранить данные в файл);

- Для записи данных в ключ DS1996L-F5 сначала нужно загрузить их в программный буфер, прочитав из файла (Файл → Загрузить данные из файла) или из другого ключа DS1996L-F5. После загрузки данных в программный буфер нажмите Файл → Записать на DS1996. По завершении процесса записи программа сообщит, что ключ записан;

- Процесс чтения или записи может длится до 1 минуты. При чтении или записи допускается отрывать ключ от считывателя, программа возобновит чтение или запись при поднесении ключа к считывателю.

    Электронный ключ Touch Memory DS1991L-F5, кроме уникального 48-битного серийного номера, имеет несколько областей дополнительной памяти, каждая из которых защищена паролем. Электронный ключ DS1991L-F5 может применяться для сохранения и переноса данных из памяти домофонов (разрешенное количество трубок и прописанных в домофоне ключей).

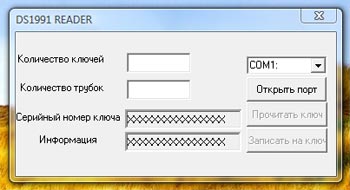

Адаптер DS9097U. Программа работы с ключом DS1991L.

- Для работы с программой сначала необходимо выбрать COM порт, к которому подключен адаптер и нажать кнопку «Открыть порт». При появлении сообщения об ошибке проверьте подключение адаптера и номер порта;

- После успешного установления связи с адаптером станут активными кнопки «Прочитать ключ» и «Записать на ключ»;

- Для чтения данных поднесите ключ к считывателю и нажмите «Прочитать ключ». После считывания информации в поле «Количество ключей» появится оставшееся количество ключей, а в поле «Количество трубок» оставшееся число трубок;

- Для записи данных заполните поля «Количество ключей» и «Количество трубок», поднесите ключ к считывателю и нажмите «Записать на ключ»;

- Имейте в виду, что при записи информация в ключе DS1991L-F5 обновляется полностью, т.е. нельзя записать только количество ключей или количество трубок. При записи вся информация, ранее содержащаяся в ключе, будет потеряна.

file icon DS9097U-09 Datasheet (eng)популярный! 11/18/2009 Скачиваний: 3077
DS9097U-09 Datasheet (eng)
